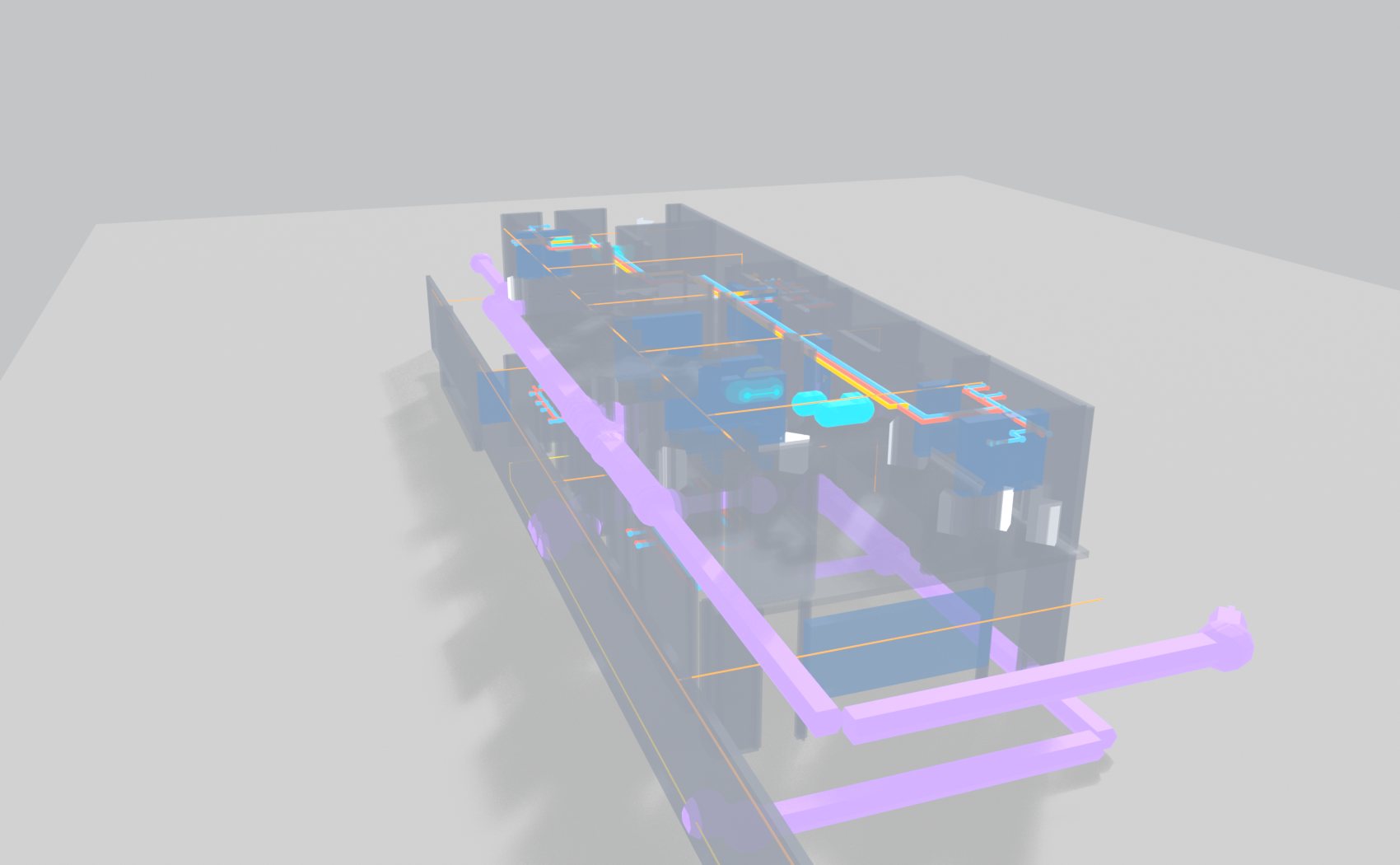

效果预览

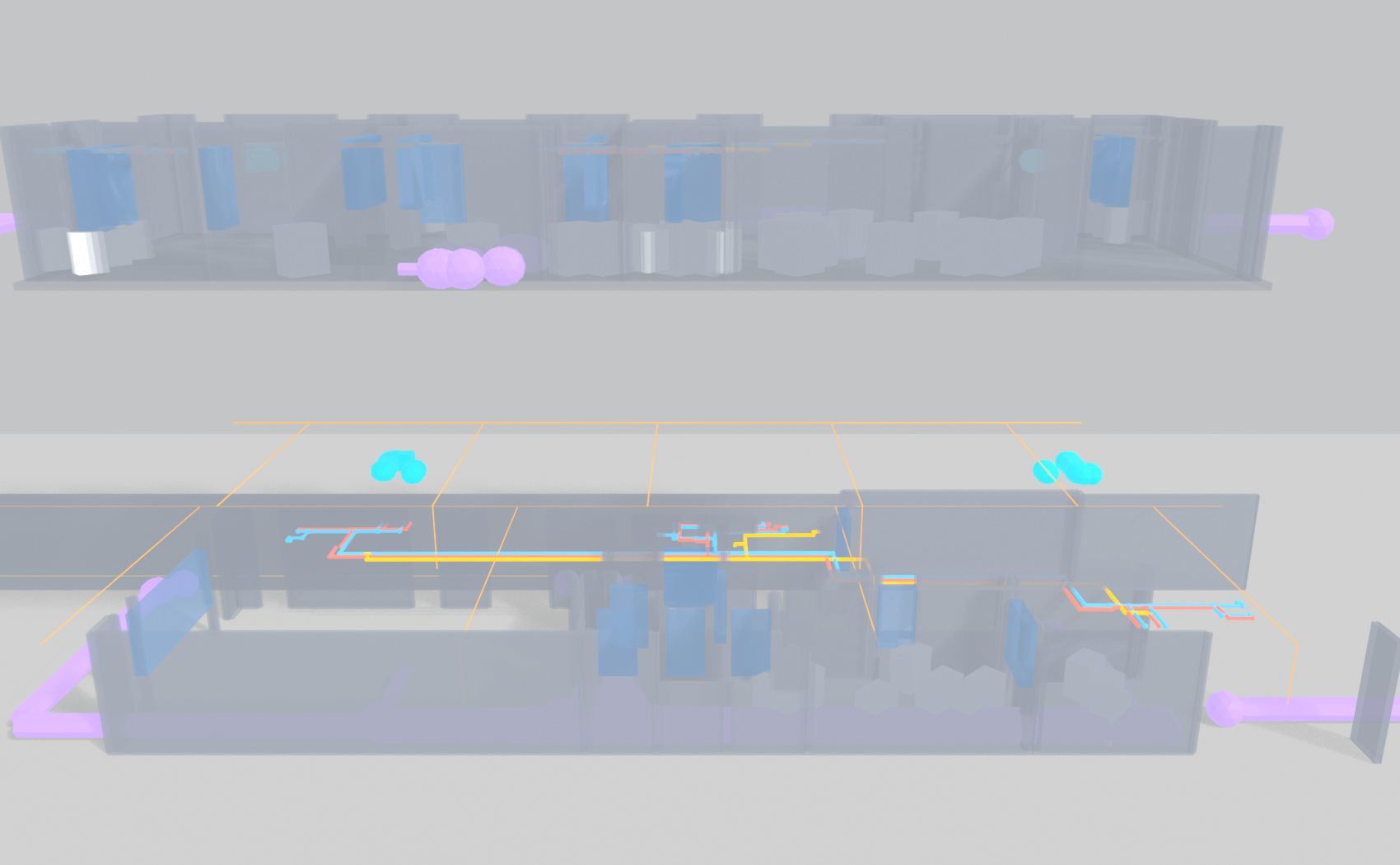

两层构成与拆解

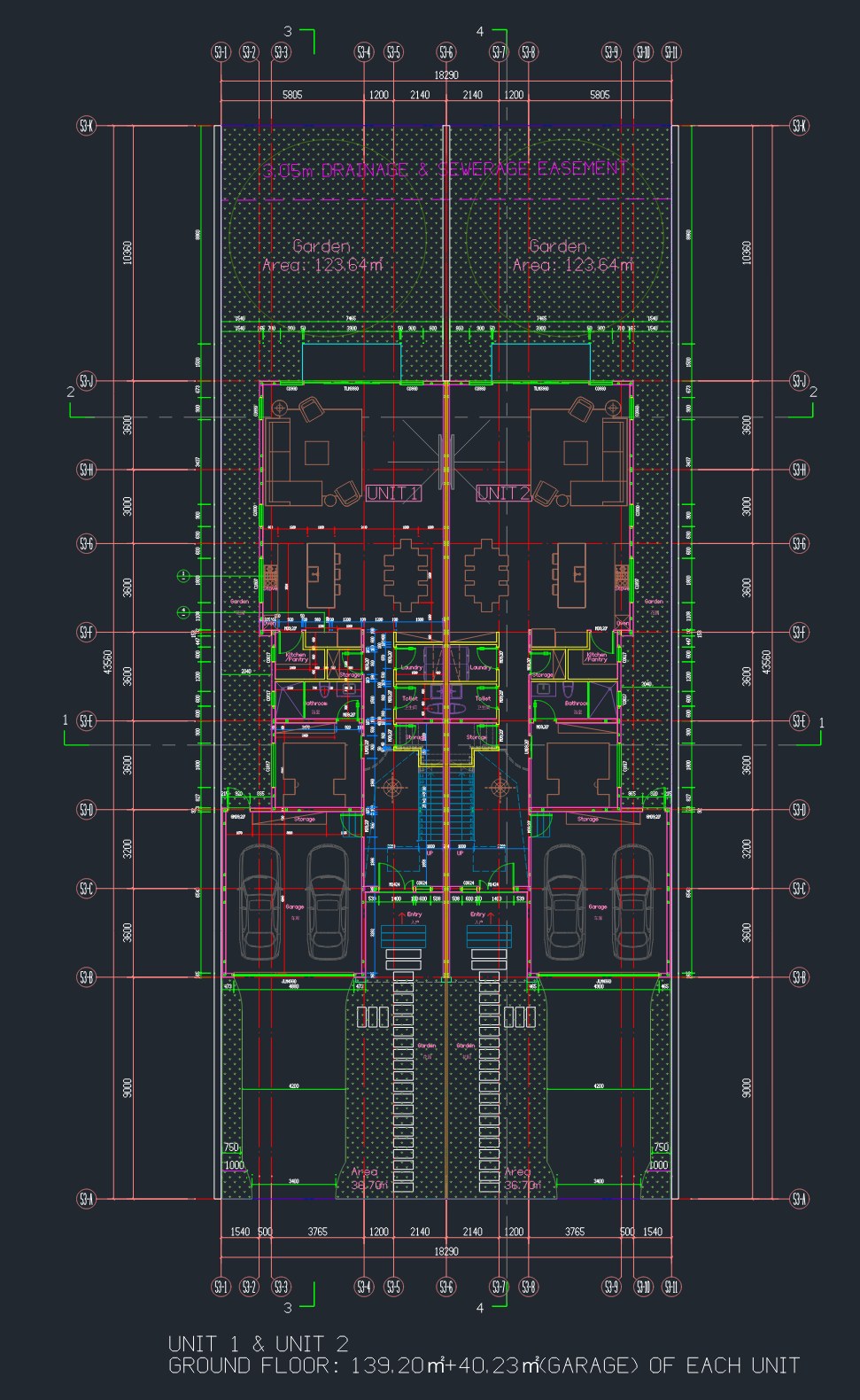

一层平面（53GF） · 原图彩色渲染 · ≈9.2m × 24.4m

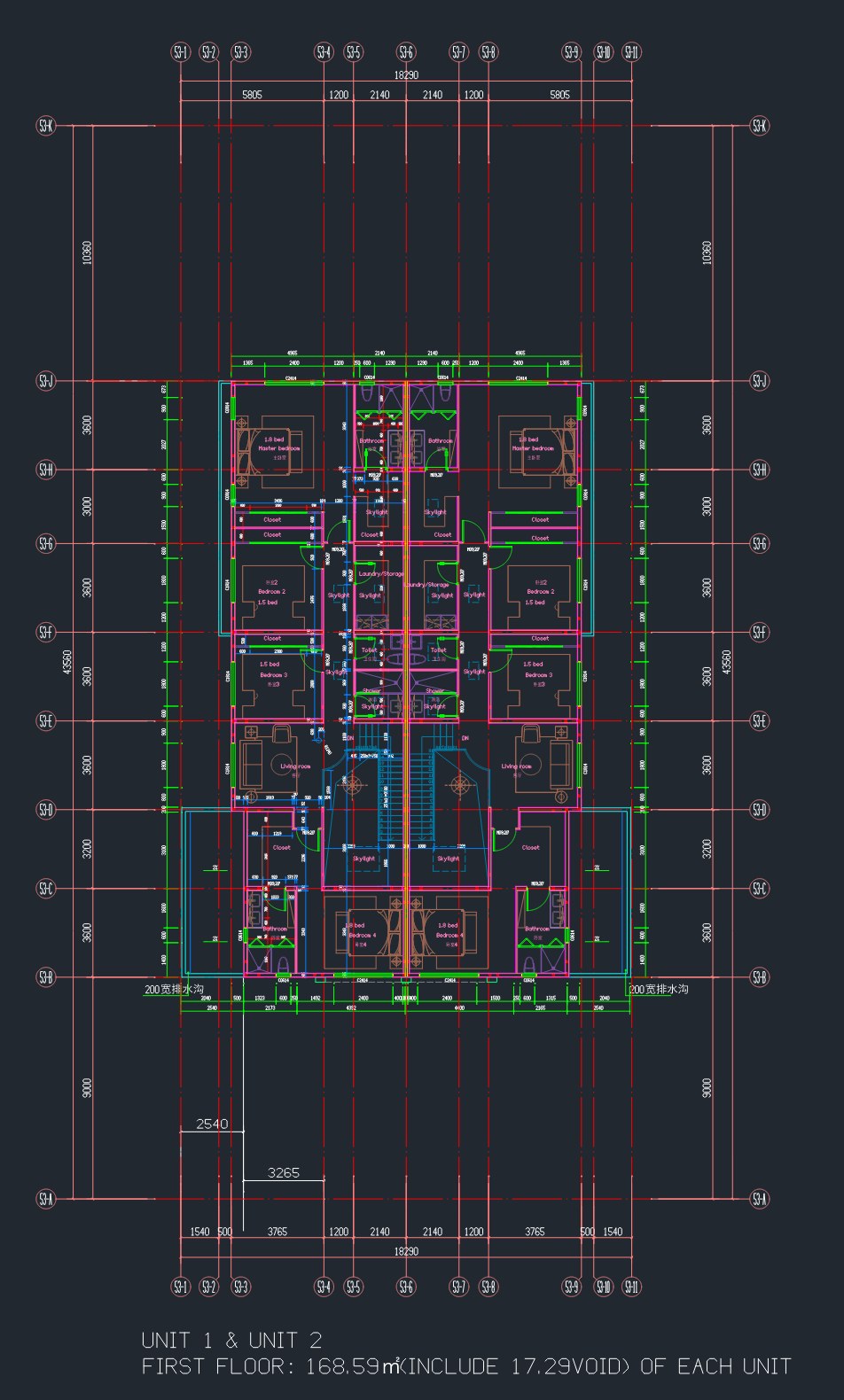

二层平面（new6699） · 原图彩色渲染 · ≈7.2m × 24.4m

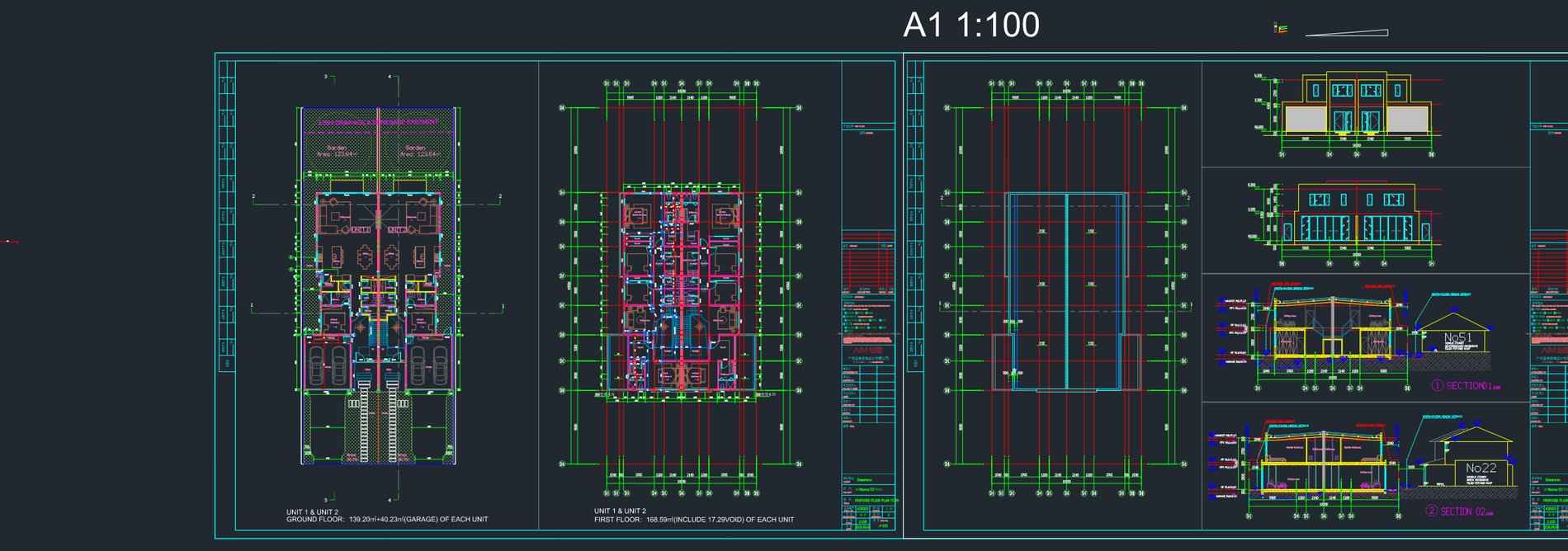

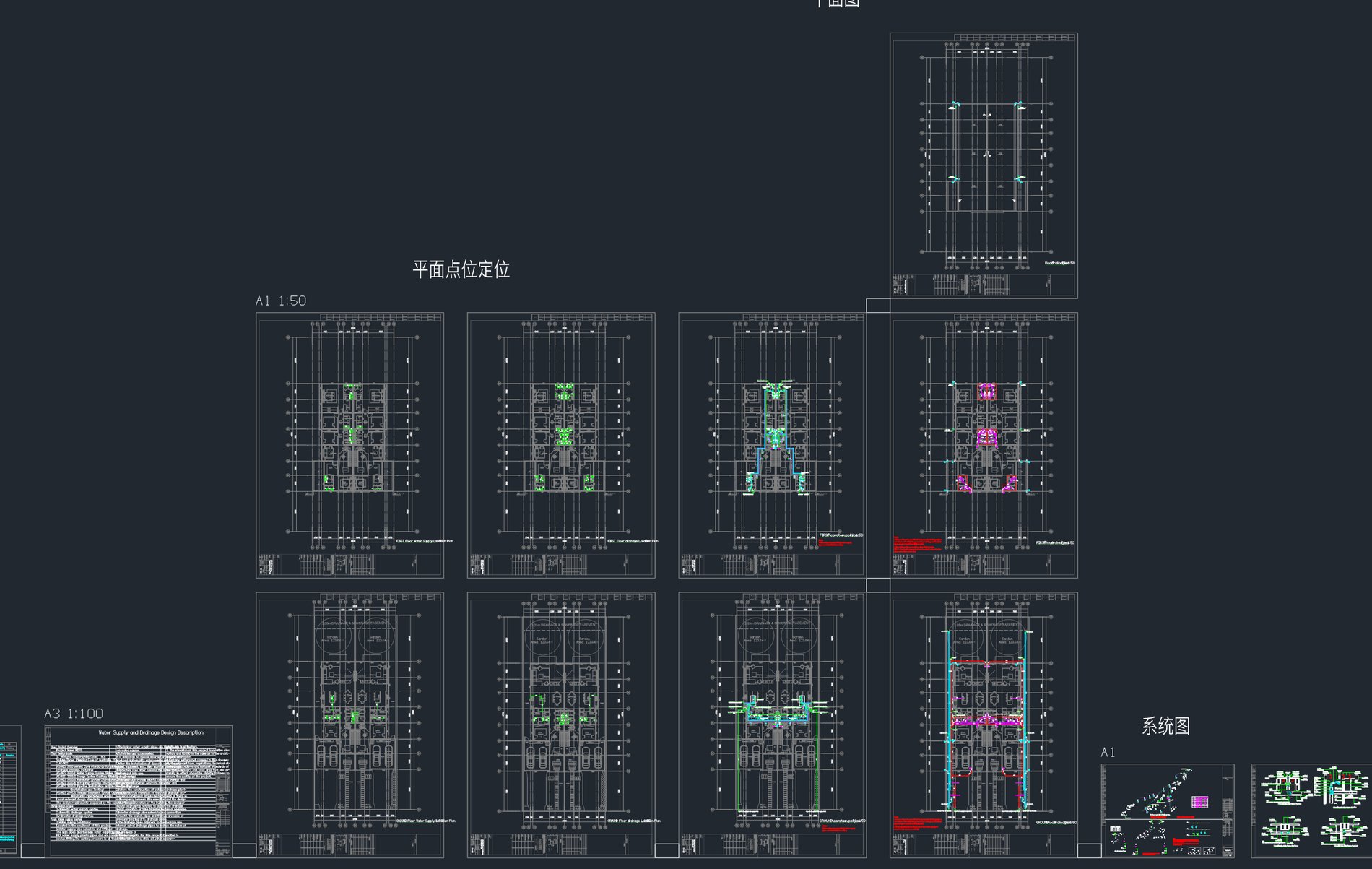

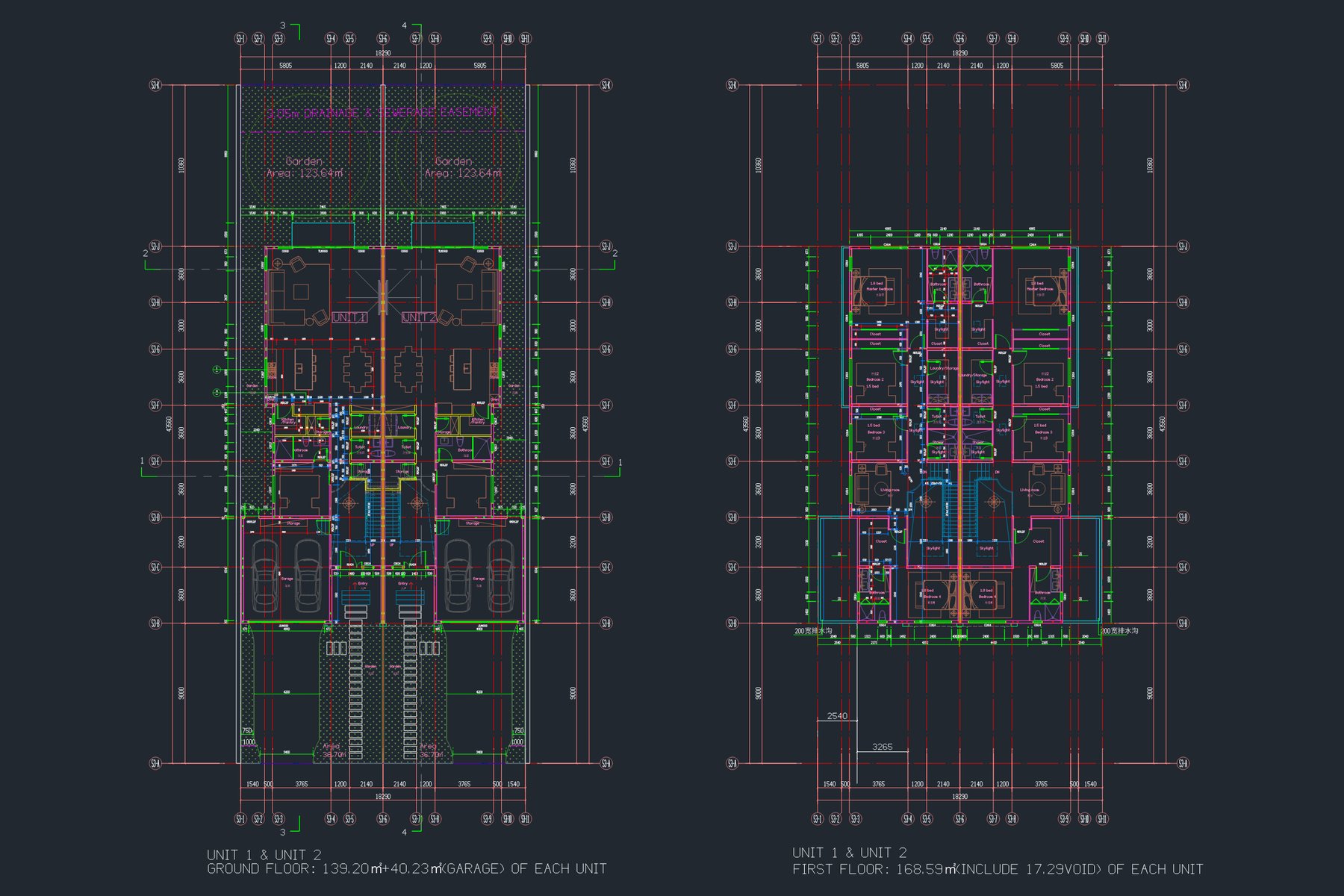

图纸源数据 · 彩色渲染
数据概览
给排水 · 5 系统 · 共 898 段（图纸真实提取）
- 给水管178
- 热给水管136
- 热回水管64
- 污水 / 排水450
- 雨水70
电气 · 燃气（示意构建）
- 电气回路（两层）18
- 燃气管线4
⚠ 源图纸未包含这两个专业的设计内容，当前按标准做法构建为示意管线；提供真实电气 / 燃气施工图后可按 1:1 替换。
建筑本体（两层叠合）
- 墙体344
- 窗 / 楼梯 / 洁具31 / 36 / 27
- 层间楼板✓
两层 · 按高度自然分层
屋面 · 雨水z=5.20m
二层吊顶 · 水电z=5.55–5.70m
二层板下 · 污水z=3.40m
一层吊顶 · 水电z=2.45–2.60m
一层地下 · 污/气z=0.30–0.42m
使用说明（查看器）
- 分楼层 / 分系统查看：建筑为两层叠合（一层 + 二层）；点左下角图层列表，可单独开 / 关任一系统 —— 只看水、只看电、只看燃气，或全部叠加。

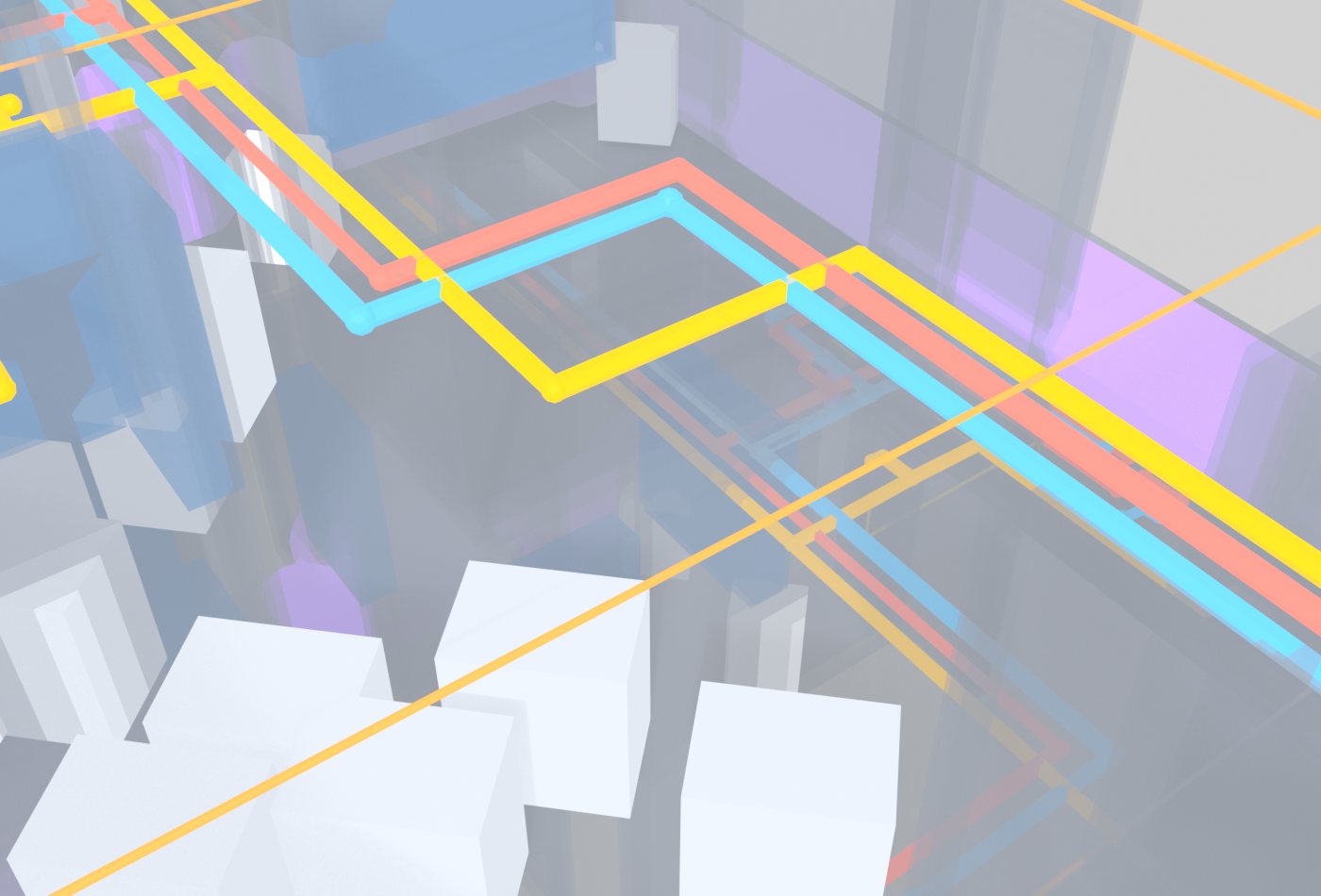

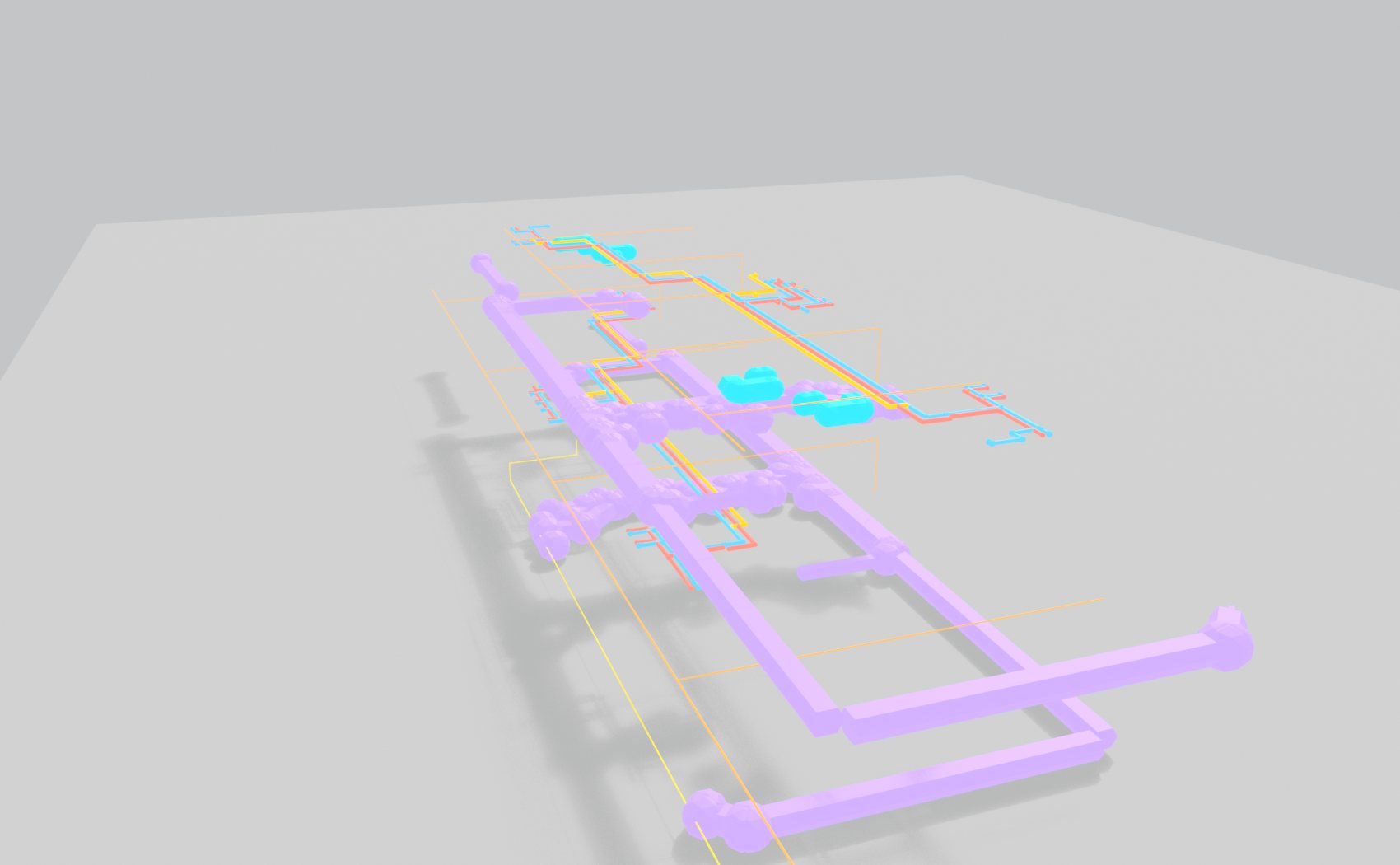

- 透视看“血管”：拖动右上角「墙体透明度」滑杆，建筑变为半透明，管线像人体血管一样浮现。
- 只看管线：勾选后隐藏建筑，得到纯系统网络视图。
- 手机可用：查看器与本节页面均为网页版，手机 / 平板浏览器直接打开。
数据来源与工具链
| 内容 | 来源 | 说明 |
|---|---|---|
| 给排水 5 系统 · 898 段 | 5.3给排水图（GROUND + FIRST 两套） | 真实提取 · 含 DN16–100 管径 |
| 楼层叠合 · 344 段墙体 | 53号建筑图 53GF（一层）+ new6699（二层） | 楼梯 / 墙体重合对位叠合 |
| 电气 / 燃气 | —（源图纸无此专业） | 示意构建 · 可 1:1 替换 |
| 图纸彩图渲染 | CADCraft 0.5.0（Rust 开源 CAD） | 原图纸彩色渲染，几秒出图 |
| 技术链 | ODA 转换 → ezdxf 解析 → Blender 构建 / 渲染 → three.js 查看器 | 全程开源工具 |
本页面与 3D 查看器均为静态文件，可直接存档 / 转发 · 浏览器打印可导出 PDF
© 2026 · 53号住宅 BIM 交付 · v2.1 彩图版
